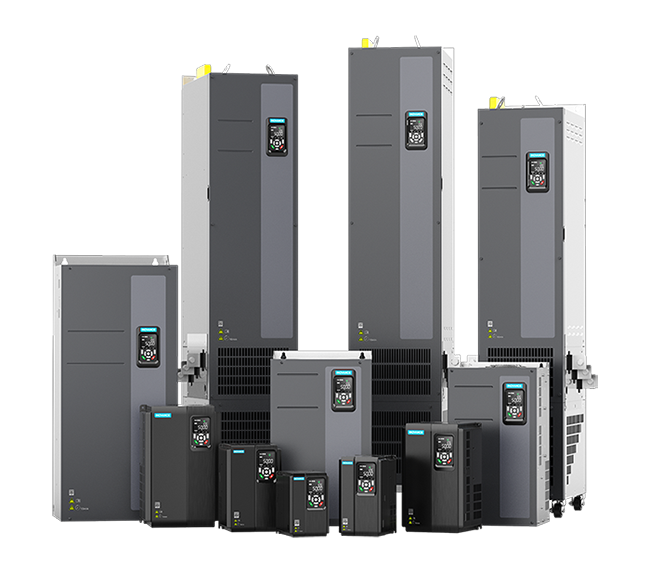

汇川MD520系列变频器
MD520系列变频器是一款通用高性能电流矢量变频器,主要用于控制和调节三相交流异步电机和三相交流永磁电机的速度和转矩,可用于纺织、造纸、拉丝、机床、包装、食品、风机、水泵及其他自动化生产设备的驱动。
详情

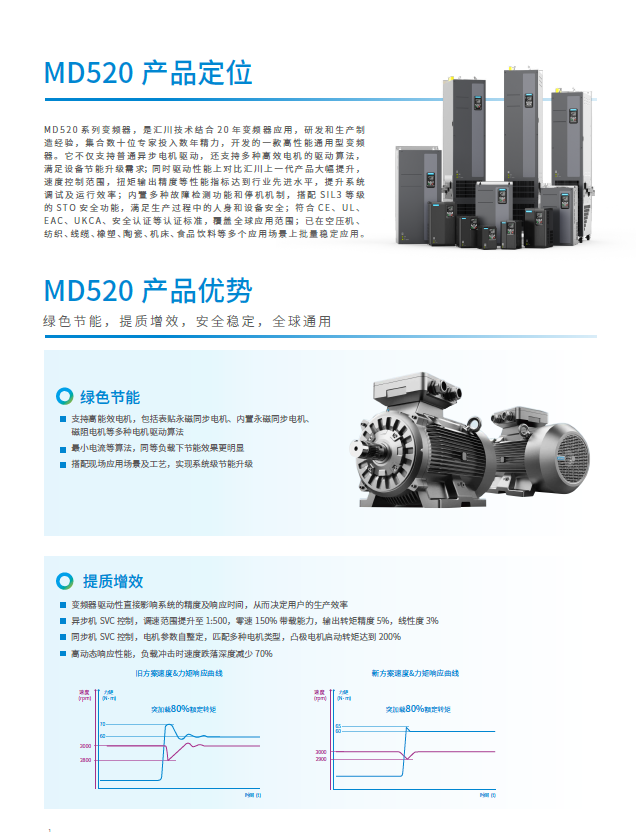

汇川MD520系列变频器

驱动性高
可以驱动三相交流异步电机和三相交流永磁电机;提升了驱动性能,使同步电机、异步电机在无编码器时实现零速150%转矩,让驱动和控制更简单。
多场景应用
对于迄今为止在线缆、机床、金属制品、石油化工、天然气、起重设备、制浆和造纸、纺织、印染、陶瓷等行 业设备中遇到的技术和性能上的难题可以轻松解决。
高易用性
包含了同步机的VVC算法,使同步机控制尤其是高速应用时更加简单、稳定。
兼容性强
沿袭了MD500-PLUS、 MD500、 MD500E、 MD290、MD330等变频器的功能,并兼容MD500-PLUS的选配件,包括PG卡、通信卡、IO扩展卡、选配支架等。

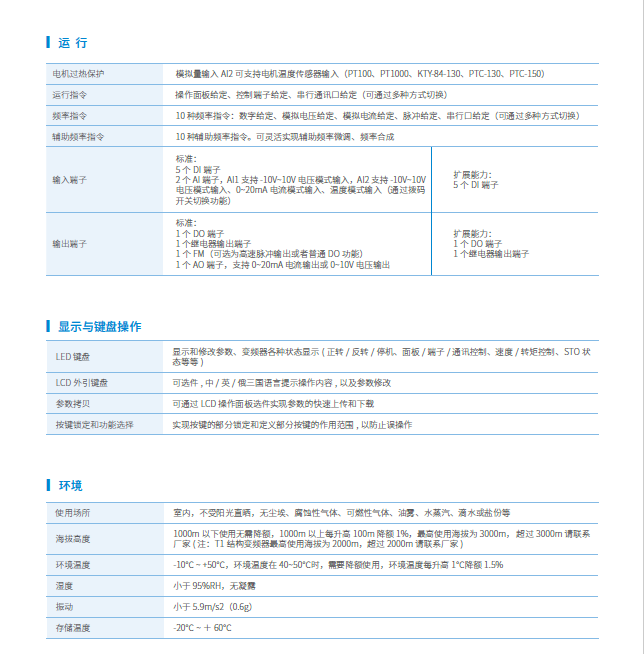

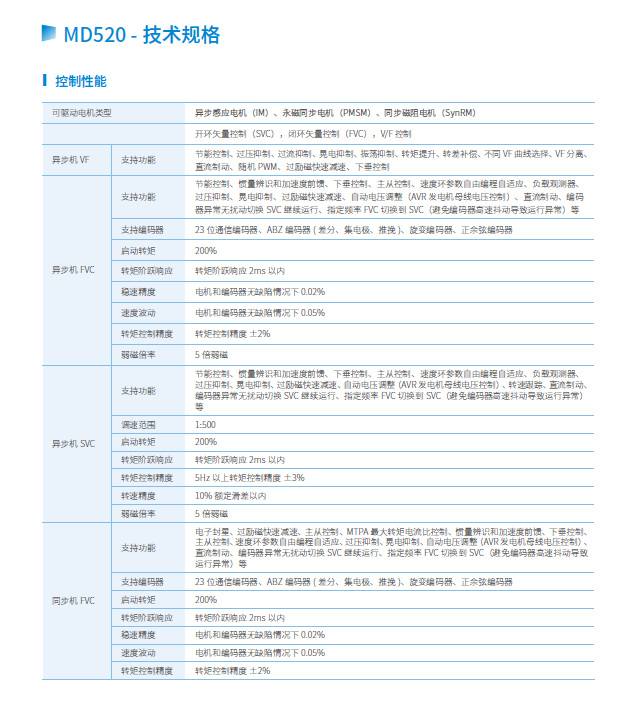

规格参数

项目

规格

基本功能

最高输出频率

599.00Hz(可通过功能码更改)

载波频率

0.8kHz ~16kHz 可根据负载特性,自动调整载波频率

输入频率分辨率

数字设定:0.01Hz;模拟设定:最高频率×0.025%

控制方式

开环矢量控制(SVC) 闭环矢量控制(FVC) V/f 控制 PMVVC 控制

命令源

操作面板给定、控制端子给定、通讯给定、自定义

频率源

10 种频率指令:数字给定、模拟电压给定、模拟电流给定、脉冲给定、通讯给定、连接器给定。可通过多种方式切换

辅助频率源

10 种辅助频率源;可灵活实现辅助频率微调、频率合成

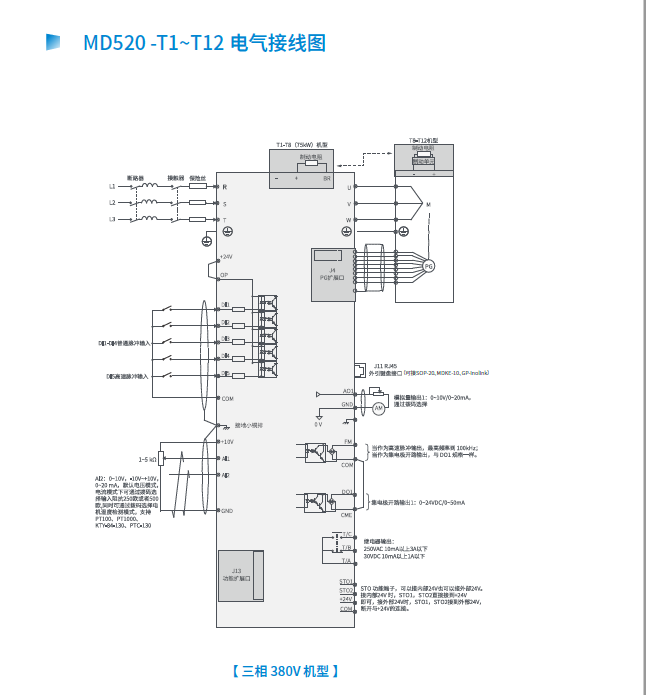

输入端子

5 个数字输入端子,其中1 个支持最高100kHz 的高速脉冲输入

2 个模拟量输入端子, 1 个支持0-10V / -10-10V 电压输入,1 个支持0-10V / -10-10V / 0-20mA 电压电流输入(可切换为温度传感器输入,支持PT100/PT1000/KTY84-130/PTC130)

输出端子

1 个高速脉冲输出端子,支持0-100kHz 的方波信号输出

1 个数字输出端子

1 个继电器输出端子

1 个模拟量输出端子,支持0-20mA 电流输出或0-10V 电压输出




个性化功能

参数互联

集成自由模块(字位转换、逻辑运算、数据运算)功能,可实现简单的逻辑指令自由编程

转矩提升

自动转矩提升;手动转矩提升0.1%~30.0%

V/F 曲线

四种方式:直线型;多点型;完全V/F 分离;不完全V/F 分离

加减速曲线

直线或S 曲线加减速方式,四种加减速时间(圆弧时间可设)

直流制动

直流制动起始频率:0.00Hz~ 最大频率

制动时间:0.0s~36.0s

制动动作电流值:0.0%~100.0%

点动控制

点动加减速可选择使用正常加减速时间或独立设定加减速时间

多总线接入支持

支持9种现场总线: Modbus-RTU、Modbus-ASCII、CANlink、CANopen、Profibus-DP、Profinet、EtherCAT、EtherNet/IP、Modbus-TCP/IP

简易 PLC、多段速运行

通过内置 PLC 或控制端子实现最多 16 段速运行

内置PID

可方便实现过程控制闭环控制系统

自动电压调整(AVR)

当电网电压变化时,能自动保持输出电压恒定

过压过流失速控制

对运行期间电流电压自动限制,防止频繁过流过压跳闸

快速限流功能

最大限度减小过流故障,保护变频器正常运行

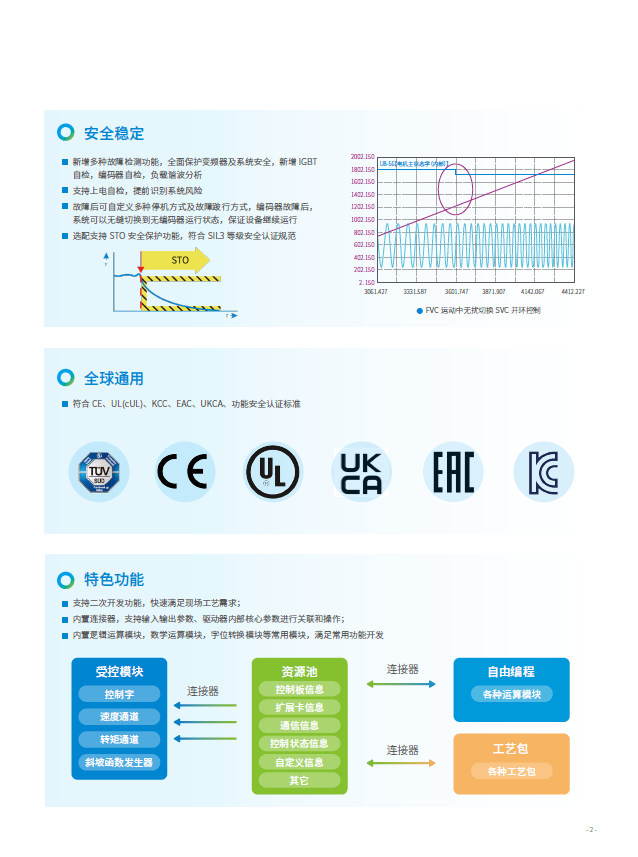

保护功能

保护功能

上电电机短路检测、输入输出缺相保护、过流保护、过压欠压保护、过热保护、过载保护、电机飞车、堵转保护制动回路保护功能:制动管过载、制动管直通、制动电阻保护功能;驱动器与电机硬件自检功能

应用环境

使用场所

室内,不受阳光直晒,无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等

海拔高度

1000m 以下使用无需降额,1000m 以上每升高100m 降额1%,最高使用海拔为3000m

环境温度

-10℃ ~ +50℃,温度40℃ ~50℃时需要降额使用,环境温度每升高1℃降额1.5%

湿度

小于95%RH, 无水珠凝结

振动

小于5.9m/s²(0.6g)

存储温度

-20 ℃~ +60 ℃

防护等级

0.4G ~ 160G:IP20 ; 200G ~ 400G:IP00
